Прицел выбран - и тут же начинается вторая покупка, о которой новички обычно не думают. На неподходящем креплении точка попадания гуляет от выхода к выходу, а иногда прицел вообще не удаётся пристрелять. Разбираем, из чего состоит связка и какие цифры надо знать до заказа.
Два звена, а не одно
Между оружием и прицелом всегда два элемента:
- посадочное место на оружии - планка Weaver или Picatinny, ласточкин хвост, боковая планка на АК и Сайге;
- кронштейн - раздельные кольца, моноблок или кронштейн под боковое посадочное.
Ошибиться можно в любом из них, поэтому перед покупкой нужно знать три вещи: тип планки на вашем оружии, диаметр трубы прицела и диаметр объектива.

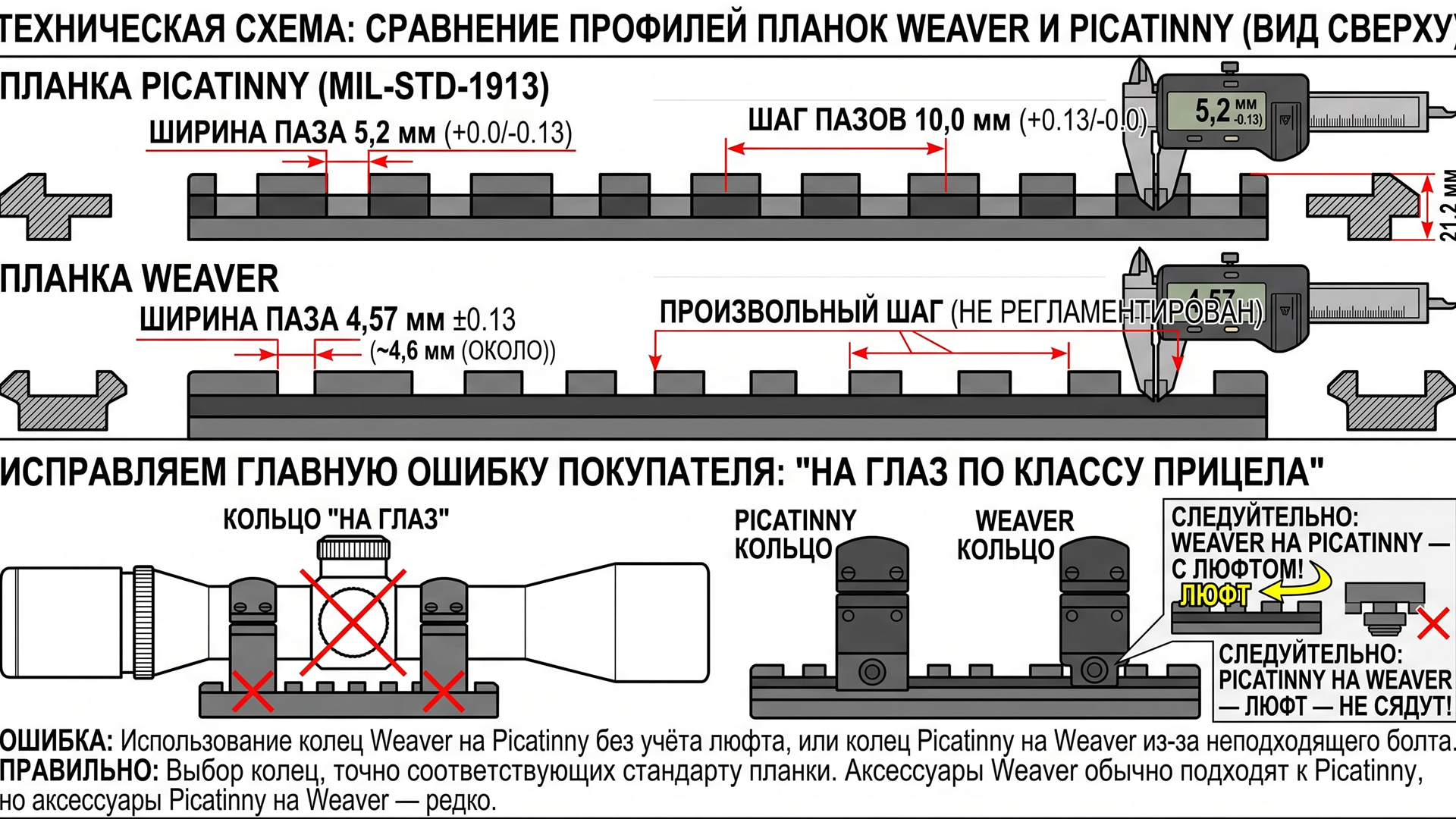

Weaver, Picatinny и ласточкин хвост
Weaver и Picatinny внешне почти близнецы, и в этом главная ловушка. Разница в пазах: у Picatinny они одной ширины (5,2 мм) и с постоянным шагом 10 мм, у Weaver - уже (около 4,6 мм) и расположены произвольно. Практический вывод один: кронштейн под Weaver обычно встаёт на планку Picatinny, а вот кронштейн под Picatinny на Weaver может не сесть - поперечный сухарь просто не войдёт в паз.
Ласточкин хвост - это в основном пневматика и мелкокалиберные винтовки. Единого размера у него нет: чаще всего 11 мм, но встречаются 9,5, 12, 16 и 19 мм, поэтому ширину надо измерять на своём оружии. С Weaver ласточкин хвост несовместим - нужен либо кронштейн под него, либо переходная планка.
Боковая планка на АК, Сайге и Вепре - третий, самостоятельный тип. Под неё делают отдельные кронштейны: например, SAG Picatinny, ACOG для АК и Сайга - быстросъёмный боковой кронштейн с верхней планкой Picatinny, на которую уже ставится оптика.

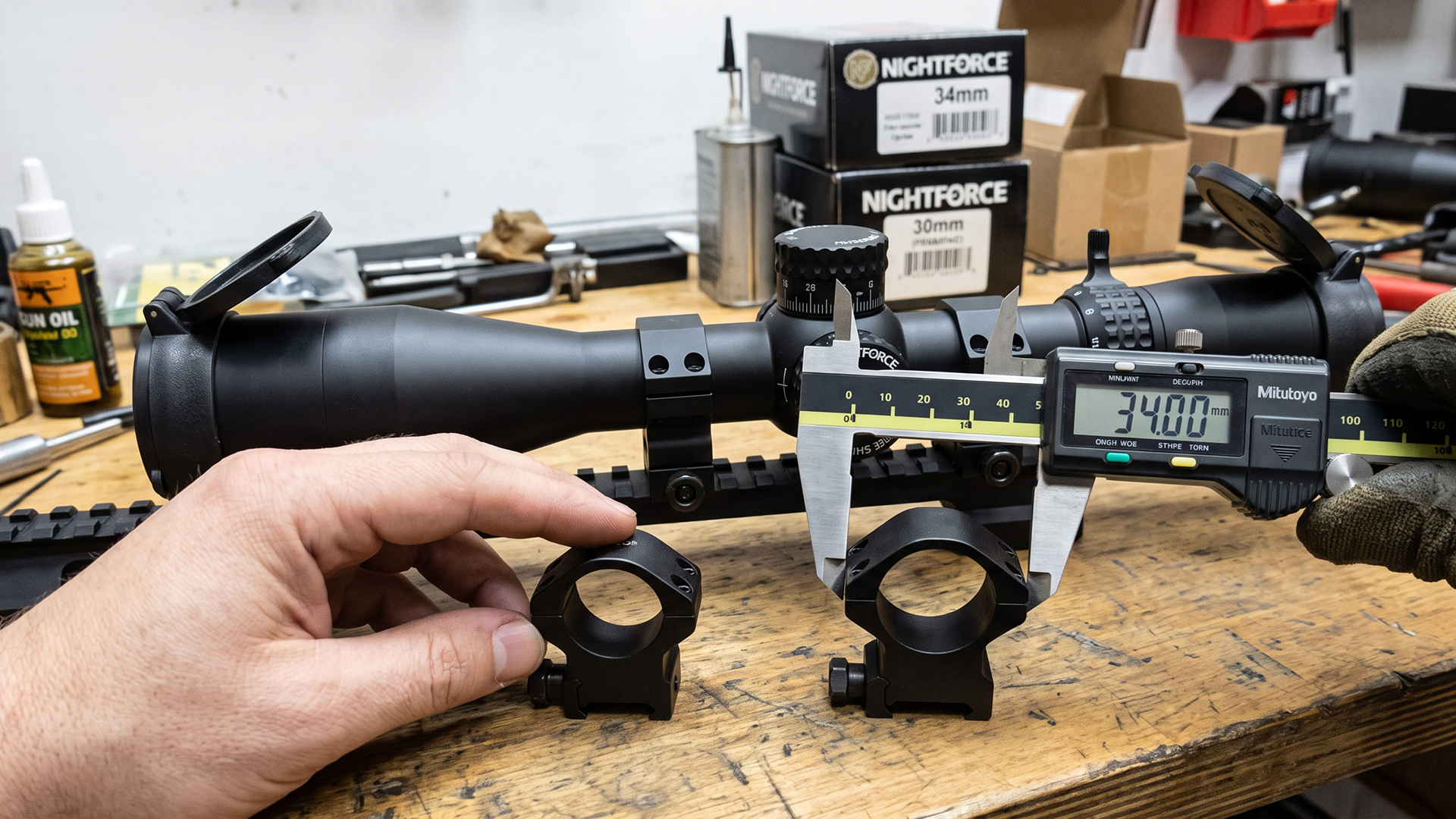

Диаметр трубы
Три типоразмера: 25,4 мм (дюйм), 30 мм и 34 мм. Кольца подбираются строго под свой диаметр - дюймовый прицел в 30-миллиметровые кольца не встанет, и наоборот. Разрезные вкладыши-переходники существуют, но это компромисс: площадь контакта меньше, и на сильной отдаче труба может провернуться.
По названию модели диаметр не угадывается: у одного производителя дюймовая труба может стоять и на скромном, и на дальнобойном прицеле. Смотрите характеристики, а не класс прибора.
Высота колец
Кольца делят на низкие, средние и высокие, но единой шкалы нет - у каждого производителя своя. Работает простое правило: берите минимальную высоту, при которой выполняются два условия.

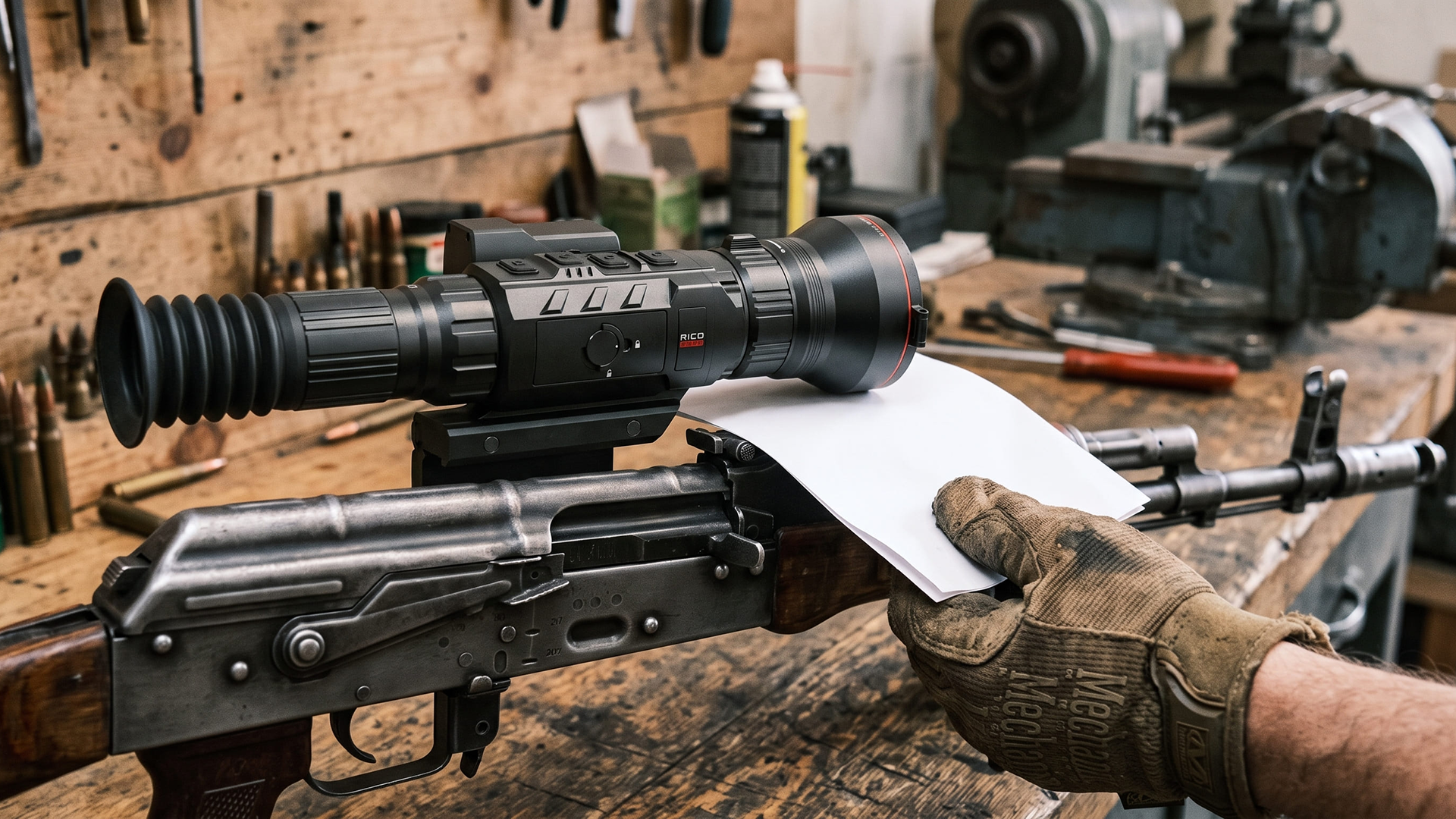

- Объектив и его бленда не касаются ствола, ствольной коробки и планки. Нужен зазор хотя бы в пару миллиметров: ствол при нагреве расширяется, а любое касание уводит бой. Проверить просто - лист бумаги должен свободно проходить под объективом.
- Щека нормально ложится на приклад, а глаз сам попадает в центр окуляра. Если приходится тянуть шею - кольца высоковаты, и придётся докупать регулируемую щеку или накладку.
Ориентир: объектив 50 мм чаще всего требует средних колец, 56 мм с блендой - высоких. Для примера: Artelv RL 30 - низкие кольца под трубу 30 мм, Artelv RH 34 - высокие под 34 мм.
Положение вдоль планки и уровень сетки
Кольца задают не только высоту, но и то, где прицел стоит вдоль оружия. Продольное положение определяет вынос выходного зрачка: при обычной прикладке картинка должна быть полной, без чёрных краёв, и между бровью и окуляром обязан оставаться запас - на отдаче окуляр идёт назад. Если запаса не хватает, нужны кольца с выносом вперёд или другая позиция на планке.
Второй момент - завал сетки. Её вертикаль должна совпадать с вертикалью оружия, иначе поправка вверх уводит пулю вбок, и тем сильнее, чем дальше дистанция. Выставляют по пузырьковому уровню, до окончательной затяжки колец.
Моноблок, раздельные кольца или быстросъём
Раздельные кольца дешевле и позволяют развести опоры по трубе - полезно, когда прицел длинный, а планка короткая. Моноблок не требует выставления соосности: обе опоры отфрезерованы в одной детали, перекос колец между собой исключён.
Быстросъёмные кронштейны вроде Artelv RHQ 30 нужны, если вы действительно снимаете оптику - меняете прицел на коллиматор, возите оружие отдельно от прибора. Если прицел живёт на оружии постоянно, переплачивать за быстросъём смысла нет.
Когда нужна наклонная база
База с наклоном 20 MOA приподнимает задний край крепления: ось прицела уходит вниз относительно ствола, и на барабане высвобождается запас поправок вверх. Нужна она в одном случае: вам не хватает вертикальных поправок на дальней дистанции, барабан упирается в край диапазона.
Кстати, жалоба "прицел не пристреливается, поправки кончились" почти всегда связана не с браком прицела, а с перекошенной планкой или разновысокими кольцами: барабан уходит в упор раньше, чем средняя точка попадания приходит куда надо. Лечится креплением, а не заменой оптики.

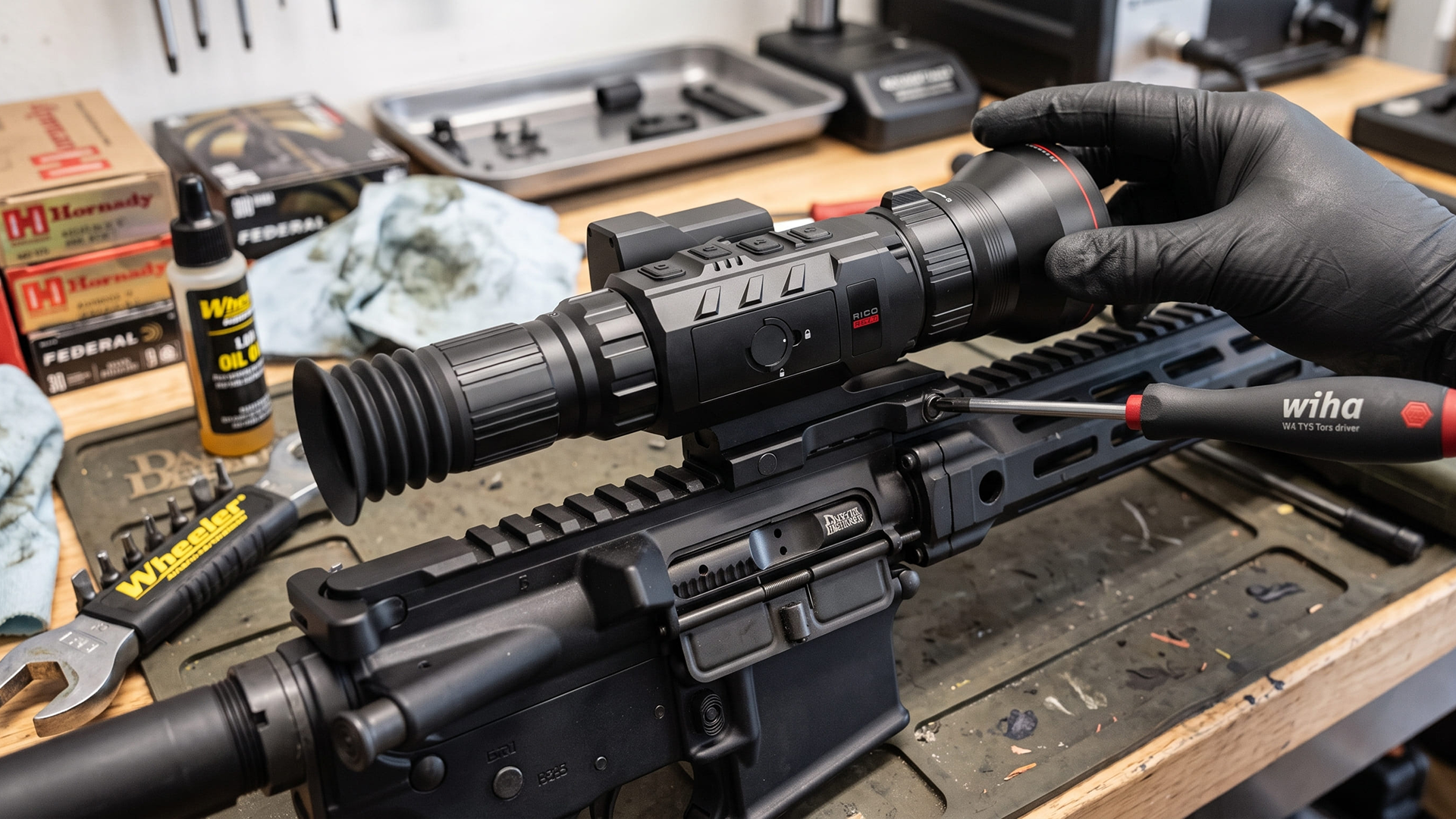

Затяжка
Крепление держит пристрелку и не любит ни слабой, ни избыточной затяжки: слабая даёт сдвиг под отдачей, избыточная деформирует трубу и мнёт внутреннюю механику. Винты тянут крест-накрест и в несколько проходов, до значения из инструкции к кронштейну, лучше динамометрическим ключом. Резьбовой фиксатор, если иное не сказано в инструкции, наносят на винты базы, но не на винты колец. Логика та же, что при установке и обслуживании ДТКП: равномерность важнее усилия.
Чек-лист перед покупкой
- тип посадочного места на оружии;
- диаметр трубы прицела;
- диаметр объектива и наличие бленды;
- нужен ли быстросъём;
- хватает ли штатных поправок или нужна наклонная база.
Кольца и кронштейны - в разделе креплений. Если нужного размера или высоты нет в наличии, напишите нам модель оружия и прицела: подберём под заказ, чтобы не пришлось потом менять кольца на другую высоту.
Частые вопросы
Можно поставить кольца под Weaver на планку Picatinny?
Как правило, да - паз Picatinny шире и сухарь Weaver в него входит. Обратная замена работает не всегда, проверяйте по ширине сухаря.
Чем моноблок лучше двух колец?
Отсутствием перекоса: опоры выполнены как одна деталь, соосность задана на заводе. Минус - меньше свободы в расположении на планке.
Нужен ли отдельный кронштейн на АК или Сайгу?
Да, если на оружии только боковая планка. Кронштейн ставится на неё и даёт сверху планку Picatinny, а на неё уже идут кольца или коллиматор. Быстросъёмное исполнение удобно: снял кронштейн вместе с прицелом - и оружие в чехол.
