Два тепловизора стоят рядом на витрине. У первого написано "384x288, 12 мкм, NETD не более 25 мК, F35, 50 Гц", у второго - "640x512, 12 мкм, NETD не более 40 мК, F25, 50 Гц". Разница в цене - вдвое. Какой возьмет больше на реальной охоте, из этих строчек неочевидно, и в чате обычно отвечают "второй лучше, там разрешение выше".
На самом деле каждый параметр отвечает за конкретное свойство картинки, и они друг друга не заменяют. Ниже разбор по пунктам, с формулами, чтобы считать самому, а не верить на слово.
Характеристики, которые влияют на результат
Разрешение матрицы
Микроболометрическая матрица бывает 256x192, 384x288, 640x512 и 1280x1024 пикселей. Чем больше пикселей, тем детальнее изображение и тем дальше вы способны не просто заметить, а опознать зверя.
Ориентиры: 256x192 - начальный уровень, работа накоротке и поиск подранка в пределах сотни метров; 384x288 - рабочий стандарт для большинства охот; 640x512 - для открытых полей и стрельбы за две сотни метров; 1280x1024 - профессиональный уровень, преимущество которого проявляется только в паре с качественной оптикой.
Важная оговорка: разрешение матрицы не заменяет светосильный объектив. Матрица 640 с коротким объективом покажет меньше, чем 384 с длинным.
Шаг пикселя
Шаг пикселя - физический размер одного элемента матрицы: 17, 12 или 10 мкм. Уменьшение шага при том же разрешении делает матрицу физически меньше, а значит, тот же угол обзора достигается более коротким объективом, и прибор получается компактнее и легче.
Обратная сторона: чем меньше пиксель, тем меньше излучения он собирает, и тем важнее становится чувствительность. Матрица 10 мкм с плохим NETD даст шумную картинку там, где старая 17 мкм справлялась.
NETD - тепловая чувствительность
NETD измеряется в милликельвинах и показывает минимальную разницу температур, которую прибор способен различить. Чем меньше цифра, тем лучше. 40-50 мК - бюджетный уровень, в сухую холодную ночь картинка нормальная. 25 мК и ниже - рабочий уровень. 20 мК и ниже дает заметное преимущество в дождь, туман и высокую влажность.
Именно NETD определяет, увидите ли вы зверя в те ночи, ради которых прибор и покупался. В сырую погоду мокрая шерсть и прогретый фон сближаются по температуре, контраст падает почти до нуля - и прибор с NETD 45 мК показывает серую кашу, а прибор с NETD 20 мК все еще рисует силуэт. При равной цене для охоты в средней полосе с ее осенней сыростью чаще выигрывает низкий NETD, а не высокое разрешение.

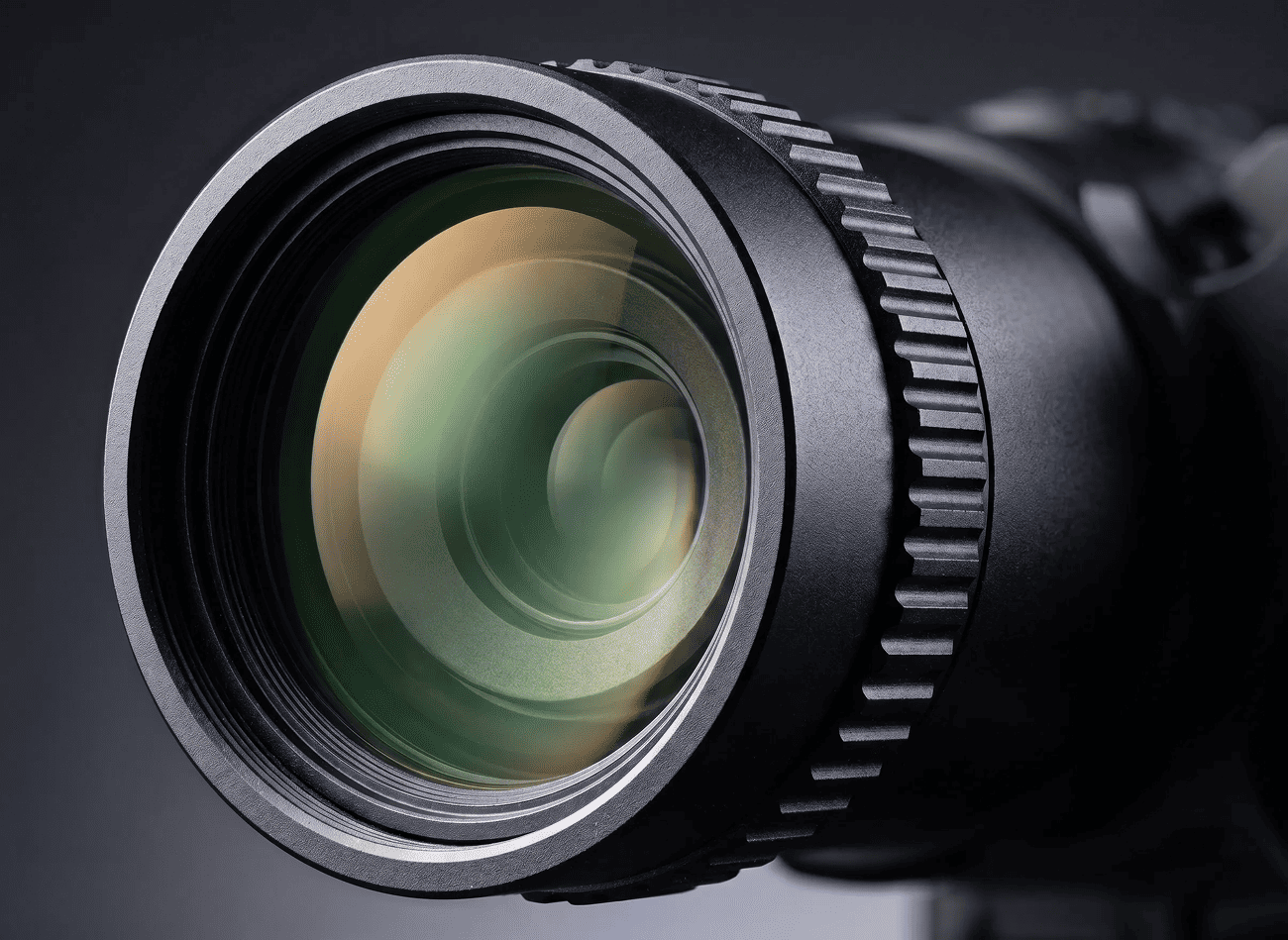

Объектив и поле зрения
Фокусное расстояние - F25, F35, F50 мм - задает компромисс между дальностью и обзором. Длинный объектив приближает, но сужает поле зрения; короткий дает широкую картинку, но детали теряются раньше.
Поле зрения считается самостоятельно. Сначала находим физический размер матрицы: разрешение умножаем на шаг пикселя. Для 384x288 при 12 мкм это 4,6 на 3,5 мм. Дальше угол обзора равен удвоенному арктангенсу от размера матрицы, деленного на два фокусных расстояния. При объективе 35 мм получаем примерно 7,5 градуса по горизонтали, при объективе 25 мм - около 10,5 градуса: искать зверя заметно проще, но дальность распознавания ниже.
Второй параметр объектива - светосила: F/1.0 лучше, чем F/1.2. Германиевая оптика с хорошим просветлением стоит дорого, и именно на ней экономят производители бюджетных моделей, оставляя красивые цифры в графе "матрица".
Частота обновления
Для монокуляра, которым вы осматриваете поле, хватит и 25 Гц. Для прицела - нет: при проводке по бегущему зверю картинка на 25 Гц смазывается и отстает. Прицел берут только на 50 Гц.
Дальность обнаружения и что она означает
Откуда берется паспортная цифра
В характеристиках пишут одну большую величину - например, дальность обнаружения до 1800 м. Она рассчитывается по критерию Джонсона для условной цели размером 1,7 на 0,5 м и означает ровно одно: вы заметите, что там что-то есть.
В основе методики простое правило: чтобы объект был обнаружен, его критический размер должен перекрываться примерно полутора пикселями матрицы, для распознавания нужно около шести пикселей, для идентификации - двенадцать.
Три разные дистанции
Обнаружение - "там есть теплый объект", и это и есть паспортная цифра. Распознавание - "это животное, а не человек" - примерно вчетверо ближе. Идентификация - "это кабан, и вот это секач" - порядка одной восьмой от паспортной дальности.
То есть прибор с заявленными 1800 м позволит уверенно опознать зверя метрах на двухстах. Это не обман производителя, а стандартная методика: просто в рекламу выносят самое красивое из трех чисел.
Что дополнительно смотрят у прицела
Если прибор идет на оружие, к общему списку добавляется ударостойкость - до какого калибра заявлен прицел, и цифра должна быть с запасом относительно вашего оружия. Класс защиты IP67 стоит считать разумным минимумом.
Дальше смотрят тип сетки и число пристрелянных профилей: это важно, если прицел переставляется между стволами. И отдельно - питание. Быстросъемный аккумулятор предпочтительнее встроенного: на морозе емкость падает, и возможность за десять секунд поставить запасную батарею дороже лишних характеристик.
Тепловизоры в каталоге WAO.SU
У нас представлены матрицы от 256x192 до 1280x1024 и объективы от 25 до 75 мм, поэтому подобрать связку под конкретную дистанцию и погоду реально, а не приблизительно. В карточках указаны все параметры из этой статьи - сравнивайте по ним, а не по итоговой цифре дальности. Официальная гарантия, доставка по всей России.
Вопросы и ответы
Что важнее - разрешение матрицы или NETD?
Зависит от условий. В сухую морозную погоду разница температур между зверем и фоном велика, и выигрывает разрешение - картинка детальнее. В сырость, туман и дождь контраст падает, и решает NETD. Для осенней и зимней охоты в средней полосе при равной цене чаще разумнее взять 384x288 с NETD 20 мК, чем 640x512 с NETD 45 мК.
Сколько на самом деле видит тепловизор с дальностью обнаружения 1300 метров?
Обнаружить теплый объект вы действительно сможете примерно на этой дистанции при идеальных условиях. Понять, что это животное, - метров с трехсот. Уверенно опознать вид и принять решение о выстреле - примерно со ста пятидесяти. Соотношение между этими тремя дистанциями заложено в методику расчета и справедливо для любого производителя.
Зачем нужен цифровой зум, если он ухудшает картинку?
Цифровой зум не добавляет детализации - он растягивает уже имеющиеся пиксели, поэтому картинка становится крупнее, но грубее. Практическая польза одна: точнее совместить прицельную марку с целью, когда объект уже опознан на базовой кратности. Ориентироваться на строчку "цифровое увеличение до 32х" в рекламе не стоит.
Что такое базовое увеличение и как его посчитать?
Базовое, оно же оптическое, увеличение - отношение фокусного расстояния объектива к фокусному расстоянию окуляра. У большинства охотничьих моделей оно лежит в диапазоне от 1,5 до 4 крат. Именно на базовой кратности картинка максимально четкая, и именно от нее нужно отталкиваться при сравнении приборов.
Насколько сильно садится тепловизор на морозе?
Заметно: при минус двадцати литий-ионный аккумулятор отдает примерно вдвое меньше заявленной емкости, и прибор, работающий летом восемь часов, зимой проживет три-четыре. Сама матрица холода не боится, страдает только питание. Отсюда правило: выбирайте модель со съемным аккумулятором и держите запасной во внутреннем кармане.
